活塞式空压机在气缸内作往复运动的活塞向右移动时，气缸内活塞左腔的压力低于大气压力 p a ，吸气阀开启，外界空气吸入缸内，这个过程称为压缩过程。当缸内压力高于输出空气管道内压力 p 后，排气阀打开。活塞的往复运动是由电动机带动的曲柄滑块机构形成的。曲柄的转动转换为滑动——活塞的往复运动。这种结构的压缩机在排气过程结束时总有剩余容积存在。在下一次吸气时，剩余容积内的压缩空气会膨胀，从而减少了吸人的空气量，降低了效率，增加了压缩功。结构简单，使用寿命长，并且容易实现大容量和高压输出。

活塞式空压机在气缸内作往复运动的活塞向右移动时，气缸内活塞左腔的压力低于大气压力 p a ，吸气阀开启，外界空气吸入缸内，这个过程称为压缩过程。当缸内压力高于输出空气管道内压力 p 后，排气阀打开。压缩空气送至输气管内，这个过程称为排气过程。活塞的往复运动是由电动机带动的曲柄滑块机构形成的。曲柄的转动转换为滑动——活塞的往复运动。

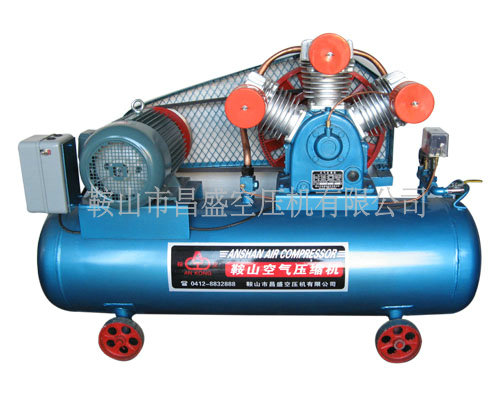

活塞式空压机图示

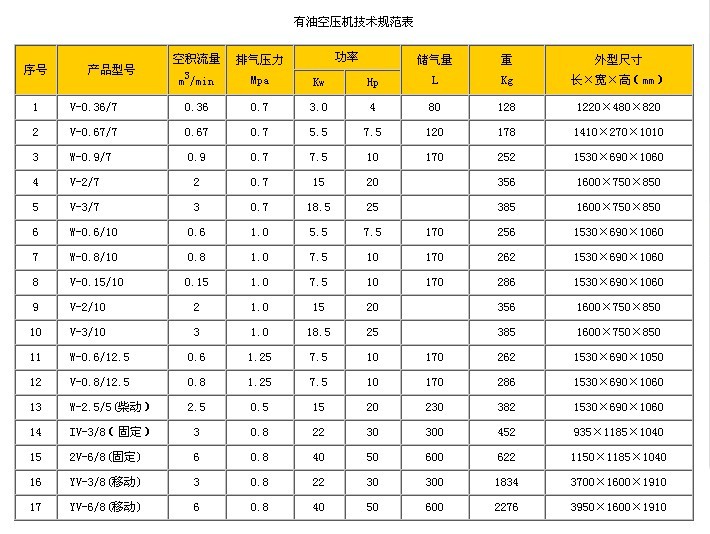

活塞式空压机参数
